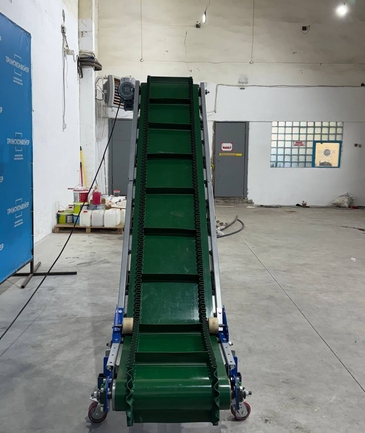

Ленточный транспортёр СВ‑Н‑ГП‑500‑4000:
надёжность и универсальность в транспортировке сыпучих материалов

  Ниже — детализированное описание ключевых узлов и параметров конвейера, позволяющее оценить его функциональные возможности и область применения.

1. Конструктивная схема и габариты
Транспортёр имеет комбинированную конфигурацию: сочетает горизонтальные и наклонный участки, что обеспечивает гибкость размещения в производственных помещениях.

Общая длина конвейера: 4000 мм.
Длина участков:
верхняя горизонтальная часть — 800 мм (зона выгрузки/перехода);
нижняя горизонтальная часть — 500 мм (зона загрузки);
наклонная часть — 2700 мм (основной транспортный сегмент).
Максимальный угол наклона: до 45∘
(регулируется механически).

2. Рама и опорная система
Основа конструкции — жёсткая рама из листовой стали 08пс (ГОСТ 16523‑97), обладающей:

• высокой свариваемостью;
• устойчивостью к циклическим нагрузкам;
• приемлемой стоимостью.

Защитное покрытие: полимерно‑порошковая краска (толщина слоя 60–80 мкм), обеспечивающая:

• коррозионную стойкость;
• устойчивость к абразивному износу;
• эстетичный внешний вид.

Опоры:

• регулируемые по высоте (диапазон: 0–50 мм);
• оснащены колёсной базой диаметром D100 мм (поворотные колёса с фиксаторами);
• материал: сталь с антикоррозийным покрытием.

​
3. Транспортирующий орган
Конвейерная лента:

• тип: закольцованная (бесшовная)

• материал: ПВХ (поливинилхлорид) с армированием;

• толщина: 2,7 мм;

• ширина общая: 500 мм.

Настил:

• материал: оцинкованный стальной лист;

• толщина: 1,5 мм;

• назначение: поддержка ленты и груза, защита от просыпания.

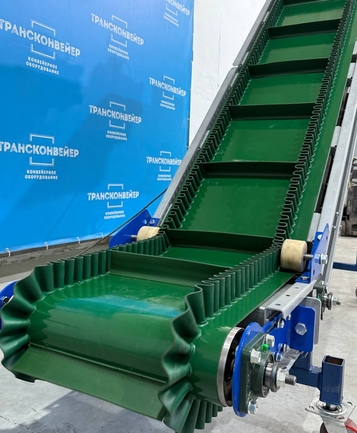

Перегородки (реборды):

• ширина: 350 мм;

• высота: 60 мм;

• шаг установки: 350 мм;

• функция: предотвращение смещения груза на наклонном участке.

Гофроборт:

• высота: 60 мм;

• материал: эластичный ПВХ;

• назначение: удержание мелкофракционного материала.

4. Привод и кинематика
Мотор‑редуктор:

• мощность: 1,1 кВт;

• тип: червячный или планетарный (в зависимости от комплектации);

• напряжение питания: 380 В (трёхфазная сеть).

Барабаны:

• диаметр: 133 мм;

• материал: сталь с антикоррозионным покрытием;

• функция: приводной и натяжной барабаны обеспечивают натяжение и движение ленты.

Скорость транспортировки: до 0,3 м/с (регулируется частотным преобразователем опционально).

5. Эксплуатационные параметры
​
Транспортируемое сырьё:

• мелкие камни;

• минеральные породы;

• сыпучие материалы с фракцией до 50 мм.

Температурный режим работы: от 0 до +70∘C (ограничен свойствами ПВХ‑ленты и электрооборудования).
Грузоподъёмность: расчётная нагрузка — до 150 кг/м (зависит от скорости и угла наклона).
Уровень шума: не более 75 дБ (на расстоянии 1 м).

6. Дополнительные элементы
​
Загрузочная воронка:
материал: оцинкованная сталь;
размеры: адаптированы под стандартные контейнеры/бункеры;
функция: равномерное распределение груза на ленте.

Защитные кожухи:
закрывают приводной механизм;
предотвращают случайное прикосновение к движущимся частям.

Сигнальная лампа:
опциональный элемент (красный/зелёный);
индикация режима работы.

Для максимальной эффективности и долговечности транспортёра соблюдайте следующие правила:

1. Регулярно проверяйте натяжение ленты и при необходимости корректируйте его.

2.Контролируйте состояние подшипников барабанов — при появлении шума или вибрации проводите смазку или замену.
3.Очищайте настил и перегородку от налипшего материала для предотвращения перегрузок.
4.Проверяйте надёжность электрических соединений в шкафу управления.
5.Соблюдайте температурный режим эксплуатации (0 … +70∘C).

Эта модель — сбалансированное решение для предприятий, которым нужны:

• надёжность в работе с минеральными материалами;

• гибкость монтажа благодаря регулируемым опорам и колёсам;

• безопасность эксплуатации (аварийный стоп, эргономичный шкаф управления);

• долговечность конструкции (сталь 08пс, ПВХ‑лента, оцинкованные элементы).

Ленточный транспортёр СВ‑Н‑ГП‑500‑4000 — это инвестиция в оптимизацию производственных процессов, которая окупается за счёт:

• снижения трудозатрат на перемещение грузов;

• повышения скорости обработки материалов;

• минимизации рисков простоя из‑за поломок.

Если вам нужен надёжный конвейер для мелкофракционных грузов, эта модель станет оптимальным выбором.
Свяжитесь с нами для бесплатной консультации и расчета стоимости.
Оставьте заявку на сайте или позвоните по телефону 8 (3852) 577-710. Наш менеджер свяжется с вами.
